Как подключить термостат теплового насоса?Все, что Вам нужно знать

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2021-01-08      Происхождение:Работает

Тепловой насос приводит в действие компрессор для нагрева и охлаждения.Ваша система отопления и кондиционирования воздуха обновляется за счет подключения теплового насоса к внутренней нагревательной ленте.Термостат контролирует полную работу системы теплового насоса, установленной с дополнительным нагревательным кабелем.


Алгоритмы производителя термостата указывают оптимальное время и интервалы работы теплового насоса, возможные уровни нагрева для вашей модели, нагревательный стержень и скорость вращения внутреннего вентилятора.Параметры управления для вашей системы можно найти в меню «Конфигурация термостата», доступ к которому осуществляется через переключатели, определенные для каждой модели термостата.Информацию о параметрах можно найти в ~!phoenix_var9_1!~~!phoenix_var9_2!~ инструкцию и нагревательную ленту.

Вещи, которые вам понадобятся для подключения термостата теплового насоса

Отвертка

Инструмент для зачистки проводов

кусачки

Пластиковые кабельные стяжки

Варианты подключения термостата теплового насоса

Тепловые насосы перемещают тепло из одного места в другое.Переключение между обогревом и охлаждением зависит от времени года и настройки термостата.Кроме того, ~!phoenix_var38_1!~ имеют резервные методы обогрева по двум причинам.

Когда система теплового насоса начинает оттаивать, ей требуется резервный источник тепла.

Основным методом резервного или резервного отопления для тепловых насосов являются электрические ленточные нагреватели.Вторым по распространенности резервным источником тепла является газовая печь.Наконец, для этих двух различных методов может потребоваться отдельное подключение термостата теплового насоса.

Этикетки для тепловых насосов

Название и подключение кабеля C - старый кабель C?Это обычная нить, которая вызывает несварение желудка и бессонные ночи у многих людей.Причина этого в том, что большинству современных термостатов для работы требуется С-провод.Обычный кабель 24 VC идет от управляющего трансформатора и вышеупомянутого кабеля R.Трансформатор управления четырехпроводной системой HVAC.Одна сторона также предназначена для сетевого напряжения в трансформаторе, а другая сторона – управляющего напряжения 24 В, поступающего с другой стороны трансформатора.

Чтобы получить полную схему, вам нужен источник, путь и нагрузка.В этом случае трансформатор является источником, провод R и провод C — путями, а термостат — нагрузкой.

Обозначение и подключение кабеля R - Кабель R - это горячий кабель 24 В управляющего трансформатора 24 В.Это способ активировать реле управления и соединения в вашей системе.Термостат — это всего лишь выключатель, и питание от трансформатора поступает через это устройство.

Проблема с проводкой C

С-провод обычно темно-синего цвета.

Это означает, что если у вас нет нужного количества проводов в термостате, вам нужно будет подключить новый провод термостата к новому термостату.Другими словами, у вас есть необходимое количество проводников для правильной работы вашего нового термостата.Термостат теплового насоса требует больше соединений, чем термостат кондиционера.Это также обеспечивает C-провод.

Другие названия и провода для зажимов R-wire

У вас не может быть двух трансформаторов, питающих один термостат.Если у вас есть только один трансформатор, у вас, вероятно, есть перемычка (или медная лента) между правой и клеммой RC.Если у вас нет перемычки, красные провода будут отключены.Накальный трансформатор имеет красный провод, который заканчивается справа.Кроме того, управляющий трансформатор системы охлаждения имеет красный кабель, который заканчивается на пульте дистанционного управления.

Некоторые люди могут задаться вопросом, почему в этой ситуации они должны использовать один общий поток, или C-поток.Большой вопрос, особенно от новичка, который начинал свою карьеру в климатической отрасли.Это показывает, что они боятся.Это потому, что все нейтралы (в большинстве случаев) одинаковы.Если это не слишком дорого, я советую покупателю всегда перемонтировать трансформатор.Большинство трансформаторов в любой системе могут выдержать мощность ВА, необходимую для питания всех элементов управления в обеих системах, а замена проводки проста (по крайней мере, для меня).

Другие клеммы управления и обозначения кабелей для тепловых насосов

Определите клемму кабеля Y. Провод этого цвета обычно желтого цвета и идет к клемме Y. В тепловом насосе он используется для охлаждения.Контактор компрессора включается в конденсаторе.

Ярлык провода O — относится к обратному клапану в конденсаторном блоке.Реверсивный клапан переводит конденсатор из режима нагрева в режим охлаждения и обратно, в зависимости от настройки термостата.

Отрегулируйте кабельный зажим W — этот цвет обычно белого цвета и подходит к зажиму W. В случае с тепловым насосом это дополнительный источник тепла.Будь то электрические нагревательные полосы или газовая духовка (двойная мощность), W-Station управляет этим.Этот провод также работает с вентиляционным оборудованием/печами и конденсаторами.Конденсатор размораживает панель управления автоматически размораживает систему.При переходе в режим разморозки включается резервный нагрев.В большинстве случаев при замене термостата можно не беспокоиться о подключении конденсатора.

Подключите дополнительный термостат к термостату теплового насоса.

В некоторых случаях у вас есть система, требующая развертывания.Большинство жилых многоуровневых систем являются двухуровневыми.В этом случае вам нужен термостат с соединением W2 и соединением Y2.Цвета этих разъемов разные, но в большинстве случаев W2 — черный, а Y2 — голубой.В зависимости от системы W2 может использоваться для аварийного отопления, резервного источника тепла.Его иногда называют резервным нагревателем, и он используется при возникновении проблем с конденсационным блоком.

В некоторых случаях клемма термостата имеет маркировку Aux/E/W2.

Если в вашем старом термостате использовались два отдельных провода и они подключались отдельно к клеммам Aux и E, используйте дополнительный провод и провод, чтобы связать эти провода вместе.Затем подключите вспомогательный кабель к Aux/E/W2*.* Всегда следуйте инструкциям производителя по подключению.У производителей могут быть разные инструкции по подключению, чтобы сделать это правильно.

Это редко, но все же возможно.Если у вас есть традиционный кондиционер или тепловой насос и установлен мост RC-RH, у вас есть только один адаптер, и вам не нужно беспокоиться о двух трансформаторах в вашей системе.

Если у вас есть проблемы с работой, обязательно убедитесь, что у вас одинаковые соединения от обработки воздуха до термостата и конденсаторного блока.Кроме того, используйте другие наши ресурсы (другие статьи) для устранения проблем с термостатом.

Советы по подключению термостата теплового насоса

Приведенная выше таблица поможет, если у вас возникнет вопрос о том, какой цвет нити куда идет.Пригодятся кабели термостата.Цвета вроде красного для питания и идут на станцию ​​R. Как и с другими цветами и станциями.В зависимости от того, кто, наконец, подключил термостат, они могли не следовать цветовому коду проводов.

Прежде чем снимать старые провода, сфотографируйте провода и окажитесь на нижнем основании старого термостата.Используйте свой телефон, чтобы сделать снимок для дальнейшего использования.

Всегда проверяйте, что электропитание отключено, прежде чем пытаться выполнить какую-либо проводку.Если вы забудете это сделать, трансформатор может сгореть или отключить автоматический выключатель НН.Или поджечь низковольтный предохранитель.

Полный список цветов, характера и назначения см. здесь — Цвета проводов термостата теплового насоса.

Цвета проводов термостата теплового насоса


Ваша температура может отличаться от описанной здесь.Приведенная выше принципиальная схема теплового насоса покрывает около 90% термостата теплового насоса.

Примечание. Некоторые термостаты могут иметь функцию «Аварийная температура», которая при установке отключает тепловой насос.Затем он активирует тепло от ленты, которая становится основным источником нагрева.Эту функцию следует использовать только в течение ограниченного периода времени, поскольку затраты на энергию обычно выше, чем у системы с тепловым насосом.Используемая станция E.

Обратите внимание на следующие функции, которые можно найти в большинстве современных программируемых термостатов.

  • Проверка низкого напряжения, указывающая на низкое входящее питание.

  • Коды ошибок, которые говорят вам, почему ваша система не работает должным образом.

  • Время простоя компрессора не менее 3 минут позволяет избежать короткого замыкания в компрессоре.Короткий цикл компрессора сокращает срок его службы.

  • Программируемые дневные и ночные настройки для заданной температуры.

  • Настройки выходного дня и функции скидки на отпуск.

  • Возможность удаленной проверки состояния термостата и управления параметрами через смартфон или компьютер.Эта особенность увеличивает стоимость термостата.

Заключение о том, как подключить термостат теплового насоса

В качестве последнего шага всегда следуйте инструкциям производителя по подключению и настройке термостата.Недавно установленный термостат требует специальной конфигурации теплового насоса.Руководство по эксплуатации предназначено для того, чтобы помочь вам сориентироваться в настройках и внести соответствующие изменения в термостат для правильной работы в качестве теплового насоса.

Существуют и другие конфигурации проводов для подключения термостата теплового насоса , но это основные.Надеюсь, это было объяснено, чтобы вы могли лучше понять проводку.Если у вас есть увлажнитель воздуха и электронный фильтр для более чистого воздуха, для этих устройств потребуются дополнительные кабели.Следуйте основным инструкциям по подключению термостата для этих проводов.Если вы запутались, обратитесь к специалисту.Кроме того, профессиональному специалисту по системам вентиляции и кондиционирования будет дешевле сделать это за вас, чем сжечь что-то из-за плохой проводки в долгосрочной перспективе.


СВЯЗАННЫЕ СТАТЬИ О ТЕПЛОВОМ НАСОСЕ

  • Почему тепловой насос моего бассейна замерзает?

    2021-12-06

    В зимний сезон лед на тепловом насосе бассейна является обычным явлением.Однако, когда весь блок покрыт льдом, есть повод для беспокойства, так как ваше устройство не будет работать должным образом и может быть подвержено риску повреждения. Эта статья посвящена людям, которые хотят использовать тепловую пуму для бассейна. Читать Далее

  • Полное руководство: стоимость теплового насоса с воздушным источником

    2022-01-07

    Тепловые насосы неожиданно стали «необходимым» прибором из-за их способности предлагать удобный и надежный источник энергии для всех, кто хочет нагреть свои бассейны или согреться в помещении.Если вы хотите инвестировать в систему отопления или охлаждения, тепловые насосы, несомненно, являются подходящим вариантом для ваших нужд. Читать Далее

  • Лучшие производители воздушных тепловых насосов 2022 года

    2021-10-30

    Воздушные тепловые насосы являются высокоэффективным и возобновляемым решением для отопления для многих владельцев недвижимости.Эти ценные приборы помогают сэкономить деньги на счетах за электроэнергию, имеют низкий углеродный след, имеют высокий сезонный коэффициент полезного действия (SCOP), могут использоваться для отопления и охлаждения, имеют низкое Читать Далее

  • Почему стоит выбрать инверторный тепловой насос для обогрева бассейна?

    2021-11-30

    Купаться в прохладную погоду неприятно и неудобно.С переменой погоды температура может существенно упасть, особенно в пасмурные дни или зимой.Значительное падение температуры может сделать бассейн бесполезным.Около 90 % пулов в США используются два-три раза. Читать Далее

РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ ДЛЯ ТЕПЛОВЫХ НАСОСОВ

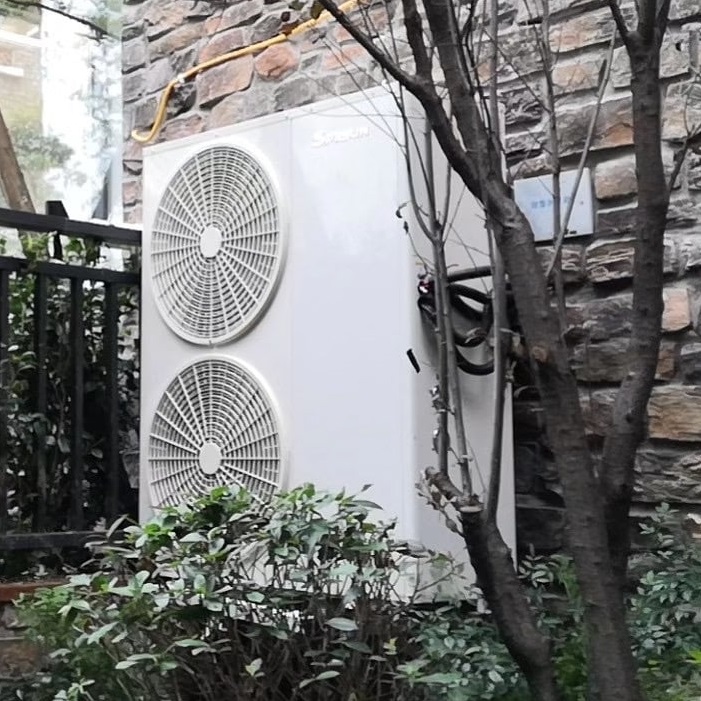

Моноблочные тепловые насосы с источником воздуха для горячей воды/обогрева дома
