Руководство по установке водонагревателей с воздушным тепловым насосом

В газовых водонагревателях таятся скрытые опасности, из-за которых многие семьи не решаются выбрать.Теперь появление водонагревателей с воздушным тепловым насосом преодолевает беспокойство потребителей, делает его простым и практичным для потребителей, а также экономит затраты на электроэнергию и газ.Таким образом, мы можем сказать, что использование теплового насоса с воздушным источником — это как убить двух зайцев одним выстрелом.Тогда как установить водонагреватель с тепловым насосом с воздушным источником?Мы здесь, чтобы объяснить руководство по установке шаг за шагом.

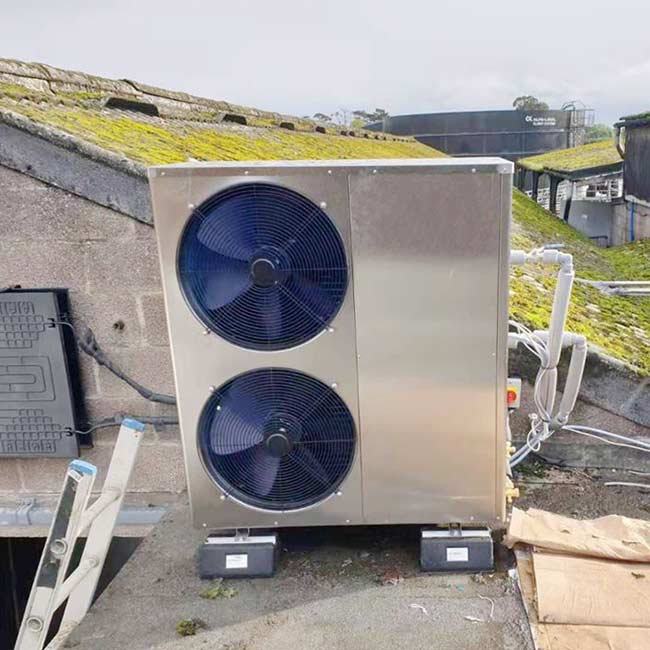

Проект водонагревателя с воздушным тепловым насосом SPRSUN из нержавеющей стали

Установите блок теплового насоса

1. Воздушный тепловой насос (ASHP) может быть установлен на внешней стене, крыше, балконе или на земле;

2. Сначала поместите монтажную стойку так, чтобы она была нацелена на стену, затем используйте масляную ручку, чтобы отметить положение сверления, просверлите отверстия на стене в соответствии с отметками, установите дюбели, чтобы закрепить собранную стойку, и надежно закрепите ее гайками;

3. Затем прикрепите блок к стойке с помощью винтов и гаек;

4. Если он установлен на открытом воздухе, для теплового насоса также может быть установлен навес, который не только защитит его от дождя, но и предохранит от воздействия солнечных лучей.

Установите бак с горячей водой

1. Помимо помещения, бак для хранения воды может быть установлен вместе с тепловым насосом на открытом воздухе, например, на балконе, на крыше или на земле.

2. Патрубки размещаются возле бака с водопроводной водой и на стыке водопроводной и горячей воды;

3. На входе воды должен быть установлен односторонний предохранительный клапан.Если на порту сброса давления одностороннего предохранительного клапана капает вода, это явление сброса давления, которое играет защитную роль.Просто соедините его со сливным шлангом.

Способы подключения водопровода

1. Используйте трубу PP-R для соединения выходного патрубка с резервуаром для хранения воды и герметизируйте его лентой из ПТФЭ;

2. Один конец обратного клапана соединяется с водопроводной трубой, а другой конец соединяется с патрубком подачи воды в бак для хранения воды;

3. Заполните водой: откройте впускной клапан водопроводной воды и включите кран трубы горячей воды.Начинайте заливать воду до тех пор, пока выпускной кран не переполнится, и перекройте выпускной кран.Внедрите обнаружение утечек в резервуаре для воды, чтобы исключить утечку воды.

Соединение трубы отопления

1. Просверлите отверстие для трубы диаметром 70 мм в стене между резервуаром для хранения воды и воздушным тепловым насосом, при этом отверстие должно быть слегка наклонено наружу.Соединительные трубы и определенный отрезок кабеля оберните пластиковой обвязочной лентой, пропустите их через просверленное отверстие для трубы и закройте с обеих сторон оболочкой стенной трубы;

2. Снять заглушку головки на штуцерах тонкого и грубого соединения бака для воды, привинтить патрубки соответственно к штуцеру на штуцерах бака для воды и затянуть их гаечным ключом;

3. Отвинтить головку патрубков грубого и тонкого штуцера клапана высокого давления и клапана низкого давления агрегата, другой конец патрубков прикрутить к входу рабочей среды водяного бака.Затяните вход рабочей среды в трубы ключом.Обратите внимание: грубая трубка соединяет трехходовой клапан и верхний патрубок бака для воды.

Электрическое подключение

1. Убедитесь, что все розетки надежно заземлены;

2. В соответствии с требованиями к току и мощности различных типов тепловых насосов выберите розетки с соответствующим напряжением;

3. Линия электроснабжения должна быть оснащена устройством защиты от утечки полного отключения соответствующей спецификации ( ≥ 1,5-2 раза от номинального тока);

4. Не размещайте другое электрическое оборудование рядом с сетевой розеткой устройства, чтобы избежать срабатывания вилки защиты от утечки;

5. Установите и закрепите датчик температуры воды внутри трубки датчика в середине резервуара для воды.

Разгрузка трубопровода

1. Снимите колпачок с регулирующего порта клапана низкого давления и клапана высокого давления;

2. Подсоедините соединение вакуумного насоса к порту впрыска фтора;

3. Убедитесь, что степень вакуума соответствует требованиям, а время вакуумирования составляет не менее 20 минут.Если откачка не меняется, хладагент R22 можно использовать для внешней откачки и обнаружения утечек, а давление газа остаточного хладагента после сброса не должно превышать 0,005 МПа;

4. Обнаружение утечки: используйте мыльную воду, чтобы проверить, есть ли утечка в месте соединения каждой трубы и горловины крышки.Если есть, используйте гаечный ключ, чтобы затянуть его, пока не будет утечки.Утечка не допускается.

Тестовый забег

1. Подсоедините трубу холодной воды к входу воды в положении предохранительного клапана (соединение трубы холодной воды должно быть оборудовано сервисным клапаном);

2. Самая важная часть залива воды в бак для воды (заполнение должно быть завершено до подсоединения трубы горячей воды).После того, как вода из выхода горячей воды вытечет (что указывает на то, что резервуар для воды заполнен водой), закройте вентиль и прекратите наполнение;

3. Подсоедините трубу горячей воды и откройте кран подачи воды;

4. Подключите питание, чтобы начать операцию;

5. Проверьте водопроводные трубы и электрические провода, прислушайтесь к звуку, осмотрите вентиляторы и осмотрите приборную панель.Через 10 минут работы, если все в порядке, пробный запуск завершается.
